Yağ Boşaltma Vanası – Din 42551 / Pdf İndirAçıklama
Yağ Boşaltma Vanaları – DIN 42551 / EN 50216-4, transformatör sistemlerinin güvenli, verimli ve sürdürülebilir çalışabilmesi için kritik öneme sahip bakım ekipmanları arasında yer alır. Bu vanalar, yağlı tip transformatörlerin alt bölgesine kaynakla sabitlenerek, hem yağın sistemden kontrollü bir şekilde boşaltılmasını hem de gerektiğinde sistemden yağ numunesi alınmasını sağlar. Özellikle güç trafoları ve dağıtım trafoları gibi sistemlerde bakımın hızlı ve güvenli yapılabilmesi adına yaygın olarak kullanılmaktadır.
Bu ürün grubu, DIN 42551 standardına tam olarak uygun şekilde üretilmiştir. Ayrıca EN 50216-4 standardı ile de Avrupa genelinde kabul gören tasarım ve sızdırmazlık kriterlerini karşılamaktadır. DIN 42551 F tipi yağ boşaltma mekanizmalarıyla bağlantılı çalışabilen bu vanalar, transformatör tankı ile mekanizma arasında ideal bir ara bağlantı oluşturur. Genellikle transformatör tabanında bulunur ve mekanik bakım sırasında ya da yağ değişim sürecinde aktif olarak görev alır.
Yağ boşaltma vanaları, farklı ihtiyaçlara göre üç ayrı boyutta sunulmaktadır:
-
NW 22 (A22)
-
NW 31 (A31)
-
NW 40 (A40)

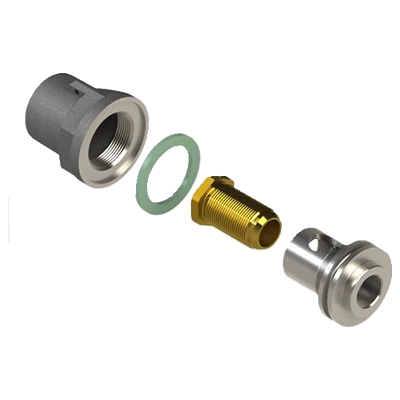

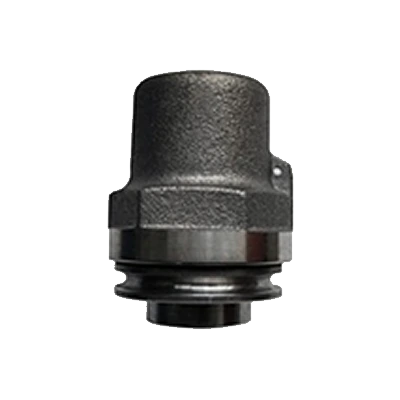

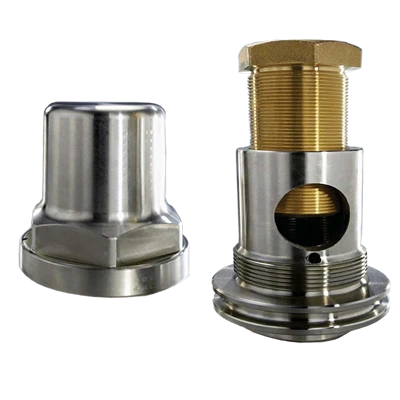

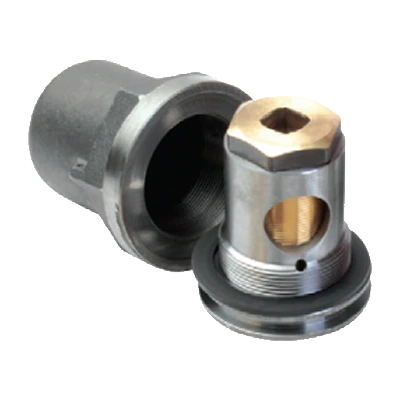

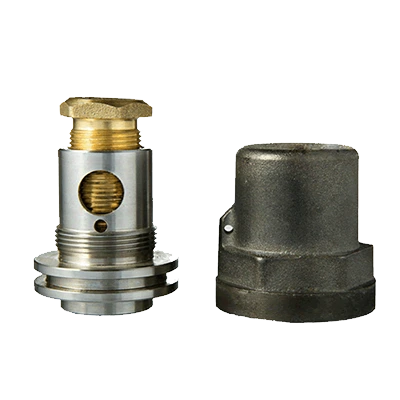

Bu ebatlar, sistemdeki yağ akış miktarına ve bağlantı standardına göre tercih edilir. Vana gövdesi ST37 karbon çelikten imal edilirken, kapak malzemesi standart olarak GG20 dökme demirdir. Ancak zorlu çevresel koşullar ya da özel projelerde paslanmaz çelik kapak (AISI 304 veya AISI 316) opsiyonu da sunulabilmektedir. Kilitleme tapası ise genellikle dayanıklı pirinç malzemeden üretilir ve uzun süreli kullanımlarda deformasyona uğramadan görevini yerine getirir.
Ürünün en önemli özelliklerinden biri de sızdırmazlık yapısıdır. DIN 42551 standardı kapsamında üç farklı sızdırmazlık tipi mevcuttur:
-
Form A – Metal metale temas ile sızdırmazlık sağlar. Bakım gerektirmez ve uzun ömürlüdür.
-
Form OR – O-ring conta ile sızdırmazlık sunar. Genellikle yüksek hassasiyetli sistemlerde tercih edilir.
-
Form C – Konik yapı sayesinde aç-kapa hareketlerinde yüksek sızdırmazlık elde edilir.
Bu ürünler, transformatör bakım personeli için sistemdeki yağın güvenli şekilde tahliyesini sağlarken, aynı zamanda çevreye yağ sızıntısını engelleyerek iş güvenliği ve çevre koruma açısından da avantaj sunar.
Hann Metal olarak sunduğumuz yağ boşaltma vanaları, tüm bu standartlara uygun olarak üretilmekte olup, üretim sırasında her parça sızdırmazlık ve kalite testlerinden geçirilmektedir. Ayrıca kaynak bağlantı alanları da transformatör kazanlarıyla tam uyum gösterecek şekilde ölçülendirilir.
Sunduğumuz bu vanalar yalnızca boşaltma amacıyla değil, aynı zamanda numune alma işlemleri için de uygundur. Bu da periyodik bakım sırasında yağın fiziksel ve kimyasal analizlerinin yapılmasını kolaylaştırır. Böylece transformatörün performansı, ömrü ve güvenliği düzenli olarak izlenebilir.
Uygulama Alanları:
-
Güç trafoları
-
Dağıtım trafoları
-
Enerji üretim ve iletim merkezleri
-
Endüstriyel trafo sahaları
-
EPC enerji projeleri
-
Şalt merkezleri ve bakım atölyeleri
Neden Hann Metal?
Çünkü ürünlerimiz yalnızca bir normu karşılamakla kalmaz; aynı zamanda sahada denenmiş, sızdırmazlığı test edilmiş, kolay montaj sağlayan uzun ömürlü sistemlerdir. Geniş ürün yelpazemiz ve teknik destek altyapımız sayesinde projelerinize özel üretim ve teknik dokümantasyon hizmetleri de sunabiliyoruz.
DIN 42551 / EN 50216-4 normuna tam uyumlu yağ boşaltma vanası ihtiyaçlarınız için bizimle iletişime geçebilir, teknik çizim, fiyat teklifi veya stok bilgisi talebinde bulunabilirsiniz.
